PCB技术详解:过孔和阻抗设计的奥秘

——千兆时代信号完整性的核心密码

在高速PCB设计中，过孔和阻抗控制如同电路板的“微血管”与“高速公路”，直接决定信号传输质量。本文将深入解析其物理本质与设计方法，揭开高速信号稳定传输的底层逻辑。

一、过孔：三维互连的隐形杀手

1. 过孔的等效电路模型

[信号孔] = 串联电感(L) + 并联电容(C) + 电阻(R)
- 典型值：
  L ≈ 0.4nH（孔径8mil/板厚1.6mm）
  C ≈ 0.6pF（反焊盘直径28mil）

实例对比：

10GHz信号通过普通过孔：插入损耗增加1.2dB
优化过孔（背钻+填铜）：损耗降至0.3dB

2. 过孔类型选型指南

类型	适用场景	极限频率	成本增幅
通孔	普通数字电路	≤3GHz	基准
盲孔	高密度BGA区域	≤15GHz	+30%
埋孔	超薄板层间互连	≤25GHz	+50%
背钻孔	56Gbps高速串行	≤60GHz	+80%

设计陷阱：

某交换机板卡因未使用背钻孔，10mm长过孔stub导致25Gbps信号抖动增加35%

二、阻抗控制：毫米级几何的艺术

1. 四大阻抗结构特性对比

传输线类型	阻抗精度	EMC性能	布线密度
微带线	±5%	一般	高
带状线	±3%	优	中
共面波导	±2%	极佳	低
差分对	±1%	良	中高

黄金法则：

100Ω差分对的线宽/间距比(W/S)决定因素：

W/S = f(介电常数, 铜厚, 基板厚度)
例：FR-4板材下：
  目标100Ω → W=5mil, S=7mil
  目标90Ω  → W=6mil, S=5mil

2. 阻抗失控的三大元凶

参考层割裂
- 危害：阻抗突变＞20% → 某GPU板DDR4眼图塌陷30%
- 方案：高速信号路径下方保留≥20mil连续铜箔
阻焊层波动
- 数据：绿油厚度±5μm → 阻抗偏移±2Ω
- 对策：关键网络区域阻焊开窗
玻璃纤维效应
- 现象：玻纤编织导致局部Dk波动±0.2
- 解决：采用扁平玻纤布或陶瓷填充板材

三、高频场景下的联合设计策略

1. 过孔-阻抗协同设计矩阵

频率范围	过孔方案	阻抗控制要点
＜5GHz	通孔+树脂塞孔	微带线±7%
5-20GHz	激光盲孔+填铜	带状线±3%，反焊盘直径优化
＞20GHz	背钻孔+共面地孔	共面波导±1.5%，孔颈＜8mil

实战案例：

28G光模块设计：
采用Rogers 4350B板材（Dk=3.48）
过孔：直径6mil背钻孔 + 环形地孔阵列
阻抗：100Ω差分对（线宽4.2mil/间距5.8mil）
结果：插损＜0.8dB/inch @28GHz

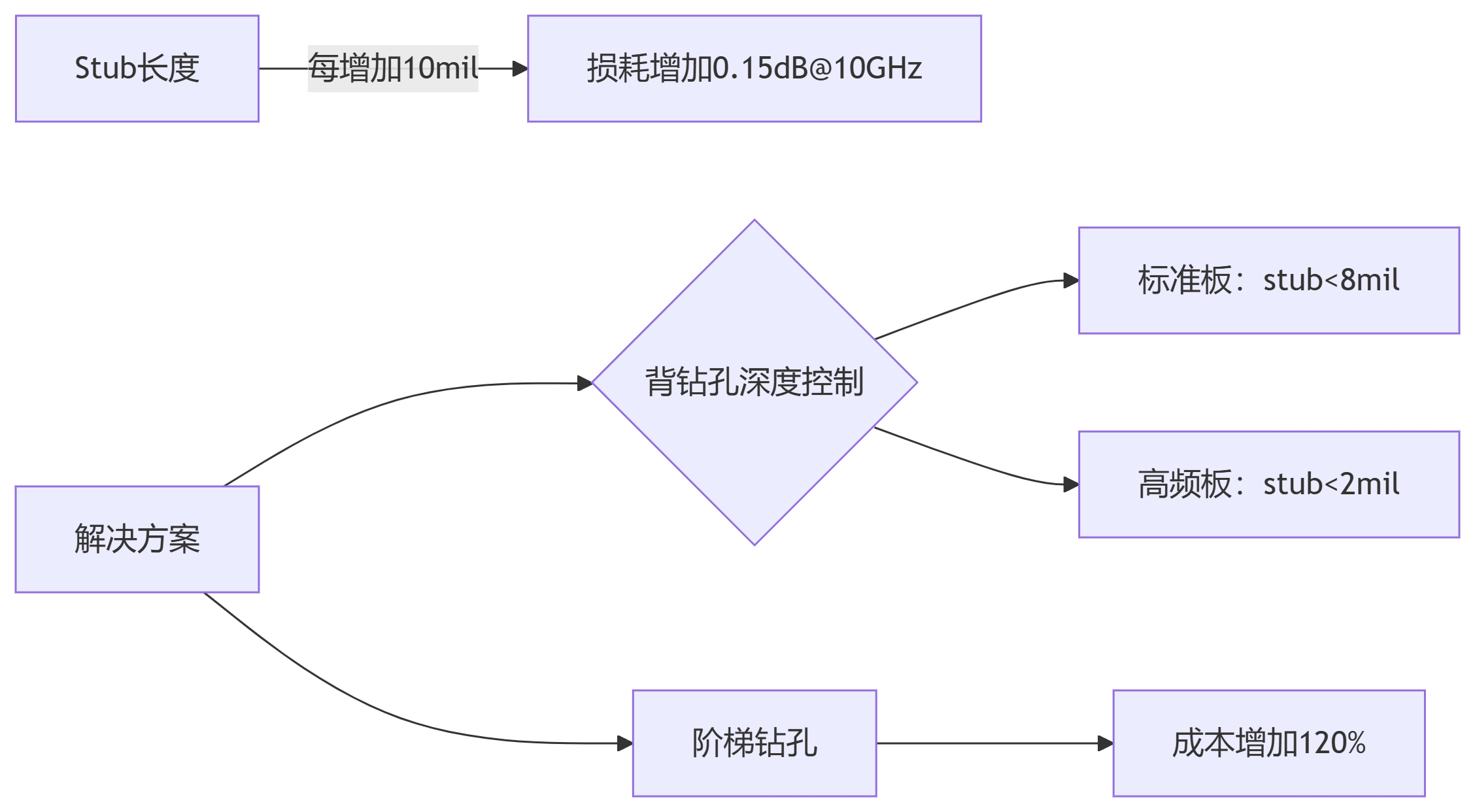

2. 过孔残桩（Stub）消除技术

四、可制造性设计（DFM）关键参数

1. 过孔工艺极限表

参数	常规工艺	高端工艺	失效风险
最小孔径	0.2mm	0.1mm	孔壁破洞
纵横比	8：1	12：1	镀铜不均
孔环宽度	≥0.15mm	≥0.1mm	焊盘脱落
孔位精度	±0.05mm	±0.025mm	阻抗偏差±3Ω

2. 阻抗加工补偿公式

设计线宽 = 目标线宽 + ΔW
ΔW = k1×(铜厚-标称值) + k2×蚀刻因子
- FR-4典型值：k1=0.6, k2=0.8μm
- 高频板：k1=0.3, k2=0.5μm（精度更高）

五、设计验证黄金法则

1. 过孔优化三阶法

一阶分析：
- 过孔数量最小化（每过孔增加0.5ps延时）
二阶优化：
- 关键信号伴地孔（间距≤100mil）
三阶进阶：
- 差分过孔对称布局（中心距＜30mil）

2. 阻抗测试四步法

STEP1  TDR测试 → 验证实际阻抗曲线
STEP2  切片分析 → 测量介质厚度误差
STEP3  网分测试 → 获取S21插损参数
STEP4  仿真比对 → 调整2D/3D模型

工程智慧结晶

优秀的高速设计 = 过孔艺术 × 阻抗科学
每减少1nH过孔电感，信号上升时间改善15%
阻抗偏差每压缩1%，10Gbps信号眼高提升8%
背钻孔工艺可使56Gbps系统误码率降低2个数量级

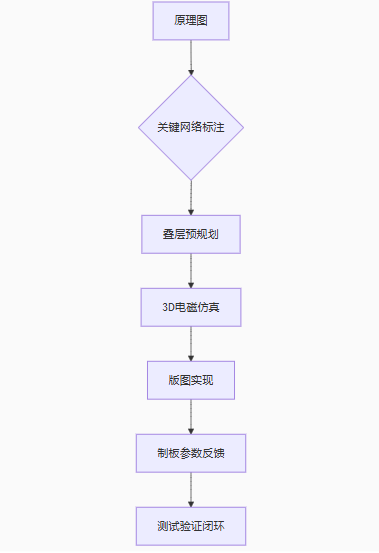

建议采用协同设计流程：

掌握过孔与阻抗的深层互动机制，方能在112Gbps乃至更高速率挑战中赢得先机。随着硅光集成、Chiplet技术的发展，三维互连设计将持续推动电子系统性能边界。

附：必备设计工具链
过孔建模：Keysight ADS Via Designer
阻抗计算：Polar SI9000
联合仿真：ANSYS HFSS+SIwave
