——揭秘千兆信号传输的核心载体
在5G通信、毫米波雷达、高速数据中心等前沿领域，PCB高频板已成为关键基础设施。本文从材料特性、设计规范到应用场景，系统解析高频板与普通PCB的本质差异。
一、高频板的定义与核心需求
▶ 高频电路界定标准
当信号频率≥300MHz（或数字信号上升时间≤1ns）时，传统FR-4板材难以满足需求，需采用专用高频基材。
▶ 三大核心性能指标
1. 介电常数（Dk）稳定性
- 温度波动±1℃时Dk变化≤0.2%
- 频率从1GHz到10GHz的Dk波动≤5%
2. 损耗因子（Df）控制
- 普通FR-4：Df≈0.020@1GHz
- 高频板材：Df≤0.004@1GHz（降低80%以上）
3. 信号衰减极限
10GHz信号在普通FR-4传输10cm衰减＞3dB
高频板同等条件衰减＜1.2dB
二、材料体系的本质差异
普通PCB vs 高频板材料对比
| 特性 | 普通FR-4 | 高频板材（如Rogers RO4350B） |
|---|---|---|
| 基材成分 | 环氧树脂+玻璃纤维 | 聚四氟乙烯(PTFE)/陶瓷填充 |
| 介电常数Dk | 4.2-4.8（波动±10%） | 3.0±0.04（±1.3%稳定性） |
| 损耗因子Df@10GHz | 0.025 | 0.0037 |
| 导热系数(W/mK) | 0.25 | 0.62（提升150%） |
| 价格比 | 1× | 5-8× |
▶ 高频板特种材料应用
PTFE基材：超低损耗（Df=0.0009），适用于77GHz车载雷达
陶瓷填充烃烃树脂：平衡成本与性能（Dk=3.5, Df=0.002）
液晶聚合物(LCP)：柔性高频板首选，10GHz损耗＜0.004
三、设计规范的关键区别
1. 传输线结构差异
| 设计要素 | 普通PCB | 高频板 |
|---|---|---|
| 阻抗控制 | 单端50Ω±10% | 50Ω±3%（差分100Ω±2%） |
| 铜箔粗糙度 | Rz＞3μm | Rz≤1μm（低轮廓铜） |
| 参考层要求 | 允许跨分割 | 绝对禁止参考层不连续 |
2. 特殊结构设计规范
过孔设计：
普通PCB：通孔直径≥8mil
高频板：背钻孔（Stub＜10mil）+ 铜填充过孔
阻焊开窗：
高频信号区阻焊开窗，避免阻焊剂Dk波动影响阻抗
表面处理：
普通PCB：喷锡/HASL
高频板：化学沉镍金(ENIG)/沉银，降低表面损耗
四、加工工艺的进阶挑战
高频板五大工艺痛点
1. 层压精度：
- 普通PCB层偏≤75μm
- 高频板要求≤30μm（影响阻抗±1Ω）
2. 蚀刻控制：
- 线宽公差：普通板±20% → 高频板±5%
- 边缘粗糙度：需控制≤0.3μm（普通板约1μm）
3. 介质层均匀性：
- 芯板厚度波动≤±3%（普通板±10%）
4. 钻孔质量：
- 孔壁粗糙度≤25μm（普通板35μm）
- 使用钻石钻头降低毛刺
5. 吸湿控制：
- 生产环境湿度≤45%（普通板≤60%）
- 烘板条件：125℃×6小时（去除0.1%水分）
五、典型应用场景对照
| 应用领域 | 普通PCB适用场景 | 高频板必选场景 |
|---|---|---|
| 无线通信 | 4G基站电源模块 | 5G毫米波AAU天线阵列 |
| 汽车电子 | 车身控制模块 | 77GHz毫米波雷达天线板 |
| 数据中心 | 服务器电源管理 | 56Gbps光模块收发电路 |
| 医疗设备 | 病人监护仪主控板 | 微波消融治疗探头（2.45GHz） |

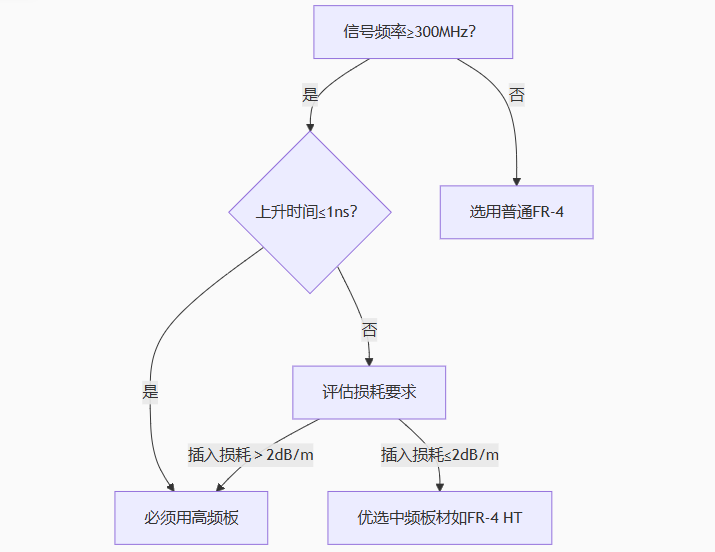

六、选型决策树
工程实践启示
高频板设计本质是电磁场控制艺术：
每增加1GHz频率，对材料均匀性要求提升10倍
铜箔粗糙度每降低1μm，10GHz信号损耗减少15%
阻抗偏差从±10%收紧到±3%，加工成本上升40%
建议在项目初期进行成本-性能平衡分析：
10GHz以下系统：陶瓷填充树脂板（如Rogers RO4350B）
24-77GHz系统：PTFE基板（如Rogers RT/duroid 5880）
超高频柔性电路：LCP基材（如松下EL-478）
掌握高频板核心技术，等于拿到打开高速数字世界的钥匙。随着112Gbps光模块、6G太赫兹通信等技术的演进，高频PCB将持续推动电子产业边界拓展。
附：高频设计必备工具
电磁仿真：ANSYS HFSS
阻抗计算：Polar Instruments Si9000e
材料选型：Rogers Corp 的MWI软件
