2025年PCB市场大爆发：AI与新能源汽车点燃千亿赛道

电子产品的骨架与血管正在经历一场静悄悄的革命，从AI服务器到智能汽车，千亿级市场在技术迭代与需求爆发的双引擎下加速重构。

印刷电路板（PCB），这个被称为“电子产品之母”的基础组件，几乎存在于所有电子设备中——从你口袋里的手机到路上的电动汽车，再到数据中心里嗡嗡作响的服务器。

2025年的PCB市场，正站在一个关键转折点上：全球市场规模预计达968亿美元，而中国作为最大生产国，将贡献4333亿元的市场规模，占全球总量的35%以上。

市场回暖的信号明显，2024年全球产值增长5.5%，结束了2023年的下滑态势。

01 增长双引擎，AI与汽车电子引领新需求

AI服务器的爆发成为PCB行业最大的增量市场。一台普通服务器需要的PCB价值约576美元，而AI服务器直接将这一数字推高3-5倍。

英伟达GB200等高端AI服务器中，PCB层数从12层跃升至20层以上，单机价值量突破2000美元。

全球科技巨头的数据中心军备竞赛加剧了这一趋势：微软宣布2025财年AI数据中心投资800亿美元，亚马逊也在佐治亚州投入110亿美元扩建基础设施。

新能源汽车的电子化浪潮同样重塑了PCB市场格局。传统燃油车单车PCB价值约500元，而智能电动车直接飙升至2000元以上。

驱动这一增长的是电池管理系统（BMS）、自动驾驶域控制器等核心模块——仅ADAS系统就推动18层以上高阶板需求年增35%。

2025年全球车用PCB市场规模将突破120亿美元，到2026年有望达到145亿美元。

02 技术升级，高频高速与先进封装成焦点

面对AI与汽车电子的高性能需求，PCB技术正在三个方向加速突破：

高频高速材料成为5G和AI服务器的刚需。5G基站、毫米波雷达推动低介电损耗材料（Df≤0.0015）快速增长，全球市场规模年复合增长率达11.6%。

生益科技开发的M4/M6级高频覆铜板性能已对标美国罗杰斯，成本却低30%，成功打入英伟达AI服务器供应链。

先进封装技术在芯片异构集成趋势下变得至关重要。随着Chiplet多芯片方案普及，ABF载板需求激增，交货周期长达26周以上。

深南电路成为国内唯一量产FC-BGA封装基板的企业，通过台积电认证，打破了日企垄断。

光互联与埋嵌技术开辟了新赛道。崇达技术、兴森科技等企业开发的800G光模块PCB采用高精度蚀刻工艺解决散热难题；

奥特斯则将芯片直接嵌入PCB板内，为AI眼镜等设备节省30%空间并提升电源效率。

03 中国力量崛起，国产替代加速推进

中国作为全球PCB制造中心，产能占比达58%，本土企业正从规模优势向技术优势转型：

高端市场突破成果显著。生益科技的高频高速覆铜板在华为5G基站份额超50%，封装基板材料通过AMD/英伟达认证；

沪电股份成为英伟达AI服务器PCB主力供应商，其800G光模块产品通过认证。

产能扩张与产业链协同提速。深南电路募资扩产封装基板，目标2025年市占率突破15%；

东材科技绵阳基地新增产能释放，高频高速覆铜板通过华为、中兴认证。

区域性产业集群效应凸显：珠三角以消费电子PCB见长，长三角则聚焦汽车电子和高端通信板。

景旺电子在新能源汽车BMS领域市占率超20%，产品进入特斯拉供应链。

04 三重挑战，行业分化加剧

尽管前景光明，PCB行业仍面临严峻考验：

成本压力来自双重挤压。原材料（覆铜板占成本27.31%）价格波动剧烈，铜价波动、无卤素材料替代推高成本；

环保政策加码，欧盟要求PCB含铜回收率达92%，中国“双碳”目标提升合规成本。

技术差距在高端领域依然明显。中国在IC载板、ABF基板等高端领域仍有20%以上进口依赖；

日企（松下、住友）和台企（台光电子）主导高端覆铜板市场，东芝等企业垄断83%的埋阻埋容技术专利。

地缘政治重构供应链。美国对华PCB关税提高至28%，迫使企业通过马来西亚槟城转口；

日本限制PTFE基材出口，影响5G基站供应链。头部企业加速东南亚布局，越南PCB出口三年复合增长率达27%。

05 未来战场，绿色与智能化转型

行业突围方向已清晰显现：

绿色制造从成本项变为竞争力。欧盟无卤素基材渗透率达76%，中国《电子信息产品污染控制管理办法》将铅含量限制提高至50ppm。

建滔集团等企业通过环保型覆铜面板获得溢价空间，2024年上半年营收增长9.06%。

智能化生产成为降本利器。搭载AI缺陷检测系统的曝光机价格溢价40%，设备租赁模式在中小企业渗透率达39%，降低初期投资60%。

奥特斯通过成本节约计划实现1.2亿欧元效益，新财年目标再降本1.3亿欧元。

新兴应用持续拓展边界。人形机器人带动高精度PCB需求，胜宏科技已实现小批量出货；

低空经济推动无人机轻量化材料创新，生益科技相关订单快速增长。

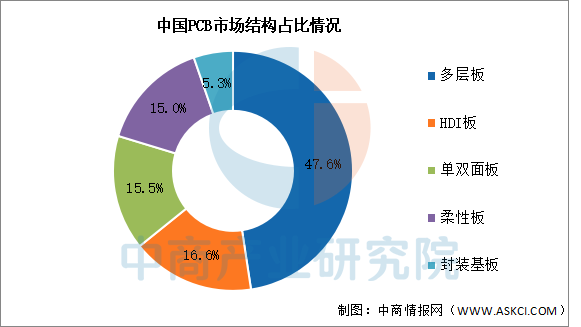

PCB应用领域占比

2025年中国PCB市场结构：多层板占比47.6%，HDI板16.6%，单双面板15.5%，柔性板15.0%，封装基板5.3%。

未来三年，行业将经历深度洗牌。正如奥特斯在年报中揭示的战略：中期目标是跻身高端IC载板市场前三，长期则要转型为先进封装解决方案供应商。

中国PCB企业正从“制造工厂”向“技术策源地”跃迁——当深南电路的封装基板开始对标日本Ibiden，当沪电股份的20层PCB装入英伟达AI服务器，这场静悄悄的变革已经重塑全球电子产业的底层逻辑。
